检测光伏发电绝缘电阻有哪些要点?

时间:2023-11-10来源:www.pojianyunfu.com

检测绝缘电阻时,应注意哪些要点呢?


1. 测试时间:绝缘电阻测试通常在光伏发电系统施工安装完毕后、准备开始运行前、运行过程中定期检查、和发现问题及时排除故障。


2. 测试内容:主要包括光伏方阵、直流汇流箱、直流配电柜、交流配电柜、逆变器系统电路的测试。


检测光伏发电绝缘电阻有哪些要点?

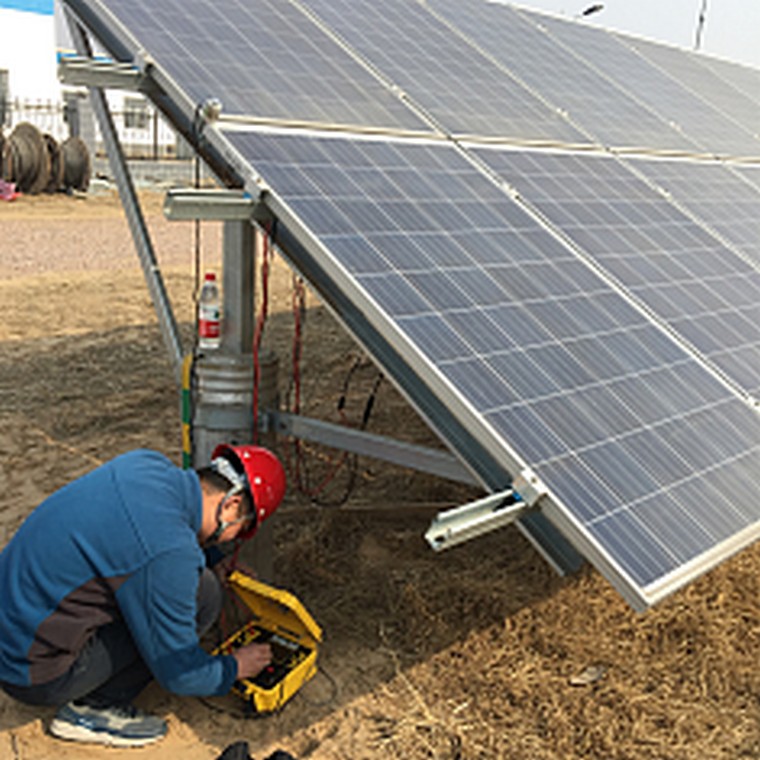

3. 光伏方阵的测试:在白天始终有较高电压存在的情况下,要先准备一个能够承受光伏方阵短路电流的开关,用短路开关将光伏方阵的输出端短路。再选用500或1000伏的绝缘电阻表,测量光伏方阵的各输出端子对地间的绝缘电阻,绝缘电阻值应≥10兆欧。如果光伏方阵输出端装有防雷器,测试前要将防雷器的接地线从电路中脱开,测试完毕后再恢复原状。


4. 逆变器的测试:根据逆变器额定工作电压的不同,选择500或1000伏的绝缘电阻表进行测试。测试内容包括输入电路的绝缘电阻测试和输出电路的绝缘电阻测试。在测试输入和输出电路的绝缘电阻时,要先将光伏组件与汇流箱分离,分别短路直流输入电路的所有输入端子和交流输出电路的所有输出端子,再分别测量输入电路与地线间的绝缘电阻和输出电路与地线间的绝缘电阻。光伏逆变器的输入、输出绝缘电阻值应≥2兆欧。


5. 其他设备的测试:直流汇流箱、直流配电柜、交流配电柜的绝缘电阻测试方法与光伏逆变器的测试基本相同,其输入、输出引线与箱体外壳的绝缘电阻都应≥10兆欧。
