光伏监控系统施工流程

时间:2023-06-05来源:www.pojianyunfu.com

光伏监控系统施工流程:


一、熟悉设计


1、系统的容量。


2、电池板(类别、参数、数量等)。


3、组串设计(初步估算箱体的尺寸)。


4、汇流箱的数量、尺寸。


5、电缆型号、数量、大小。


6、逆变器型号、数量、尺寸。


7、并网柜数量、尺寸。


8、监控系统(有无大的液晶显示屏,考虑电源)。


9、组件固定安装形式。


10、初步拟定的设备安装位置及设备安装数量。

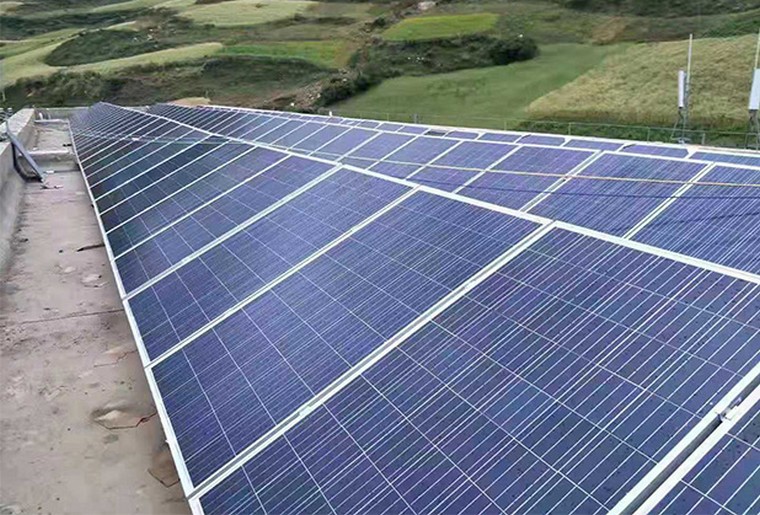

光伏监控系统施工流程


二、现场确认


1、确认安装场地尺寸(实际尺寸与图纸误差)。


2、安装场地有无后增的设备影响施工。


3、确定集线箱的安装位置(综合考虑布线、固定、阴影、操作)。


4、根据设备(有时包含监控电脑)数量、尺寸、摆放方式、间距要求选定配电房。


5、确定配电房的门是否够设备进入。


6、电缆走线,确认是否有现成管道或桥架能满足电缆布线。


7、并网点具体位置确认(条件允许的话提供就近并网点)。


8、大显示屏的安装位置确认。


9、电站接地位置确认



三、施工资料准备


1、根据已收集的资料,尽可能详细的绘制施工图。施工图需特别注意业主的要求(例如技术协议等)。


2、根据施工图纸制作大料表。大料表尽可能的与实际用量接近,并综合考虑合同中甲方对材料的要求。


3、根据施工图、技术协议编写《施工技术交底》。


4、根据《施工进度计划》绘制《材料进场计划》。



四、现场施工


施工步骤如下:


1、现场弹线定位。


2、支架、埋件安装。


3、组件安装固定。


4、线槽及走线。


5、设备安装。


6、设备接线。



五、系统调试


1、查看并处理电池板阴影问题。


2、检查各箱体内部和电池板内的接线可靠性。


3、组串电压测量。测量组串电压是否在合理范围内。


4、绝缘电阻测量。相间、相对地≥0.5MΩ,二次回路大于1MΩ(测量采用兆 欧表)。


5、接地电阻测量。所有不同用途和不同电压的电气设备应使用一个总的接地体,接地电阻值≤4Ω(测量采用接地电阻测试仪)。


6、并网运行。观察设备运行正常与否(查看设备说明书),测量逆变器的输出电流和电压,确认逆变器显示数据的准确性。


7、监控软件调试。


8、记录发电数据。
