光伏发电对接地有何选择
时间:2024-11-07来源:www.pojianyunfu.com
一、组件边框接地
光伏组件边框接地是整个光伏系统接地的重要环节。
位置选择:通常组件边框接地应在靠近逆变器或汇流箱的位置进行连接。这样可以减少接地线路的长度,降低接地电阻,提高接地效果。例如,在屋顶光伏系统中,可以将组件边框的接地线引至附近的女儿墙或屋顶边缘处,再与接地干线连接。
连接方式:组件边框一般通过接地夹或接地螺栓与接地线连接。接地夹应牢固地夹紧组件边框,确保良好的电气接触。接地螺栓则需要拧紧,防止松动。同时,接地线应采用符合标准的铜质导线,其截面积应根据系统的容量和接地要求进行选择。
二、逆变器接地
逆变器作为光伏系统的核心设备,其接地位置至关重要。
交流侧接地:逆变器的交流侧应连接到建筑物的接地系统或专用的接地极。一般来说,交流侧接地可以在配电箱内进行,将逆变器的交流输出线通过接地端子与配电箱的接地排连接。这样可以确保在发生漏电或故障时,电流能够安全地流入大地,保护人员和设备的安全。
直流侧接地:逆变器的直流侧也需要接地,以防止直流侧出现高电压对人员和设备造成危害。直流侧接地通常在逆变器附近进行,可以通过接地铜排或接地电缆将逆变器的直流输入端子与接地系统连接。同时,要注意直流侧接地与交流侧接地应分开设置,避免相互干扰。
三、汇流箱接地
汇流箱在光伏系统中起到集中汇流的作用,其接地位置也需要合理选择。

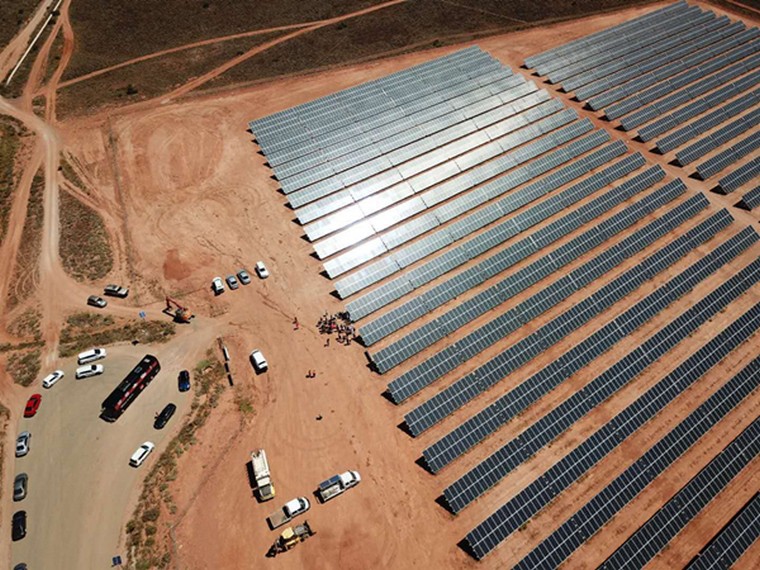

位置确定:汇流箱一般安装在光伏组件附近或便于布线的位置。其接地应在汇流箱安装处附近进行,可连接到附近的接地干线或接地极。例如,在地面光伏电站中,汇流箱可以安装在支架上,其接地可以通过支架与地面的接地网连接。
接地要求:汇流箱的接地应牢固可靠,接地线的截面积应满足接地电流的要求。汇流箱内的各个输入和输出端子也应进行接地处理,确保整个系统的接地完整性。
