光伏线缆有哪些电气连接要点

1. 在光伏发电系统的设计、施工过程中，光伏线缆的电气连接，必须根据光伏方阵中，光伏组件的串、并联要求，来推导出正确的接线方式。

2. 不仅要合理安排光伏组件的接线走向，还要根据直流汇流箱和总箱的位置，来确定正确的接线方式。如此一来，才能获得更加经济、高效、合理的光伏发电系统整体接线方案。

小型和大型光伏发电系统，在选择光伏线缆时，有哪些不同考量呢？

1. 在小型光伏发电系统中，要先看各个部件的工作电压和电流，再配备合适的光伏线缆和相关配件。

2. 在中大型光伏发电系统中，要先构思电气连接原理，并绘制出结构示意图。如此一来，不仅方便光伏线缆选型，更快地预测出实际线缆品类和数量，还有助于在安装、施工、运维、甚至故障检修时，提供科学参考。

直流汇流箱是什么呢？

它是光伏发电系统中，保证光伏组件有序连接和汇流功能的接线装置。

直流汇流箱有哪些作用呢？

小型光伏发电系统通常不需要直流汇流箱，光伏组件的输出线直接连接控制器或逆变器的输入端子即可。

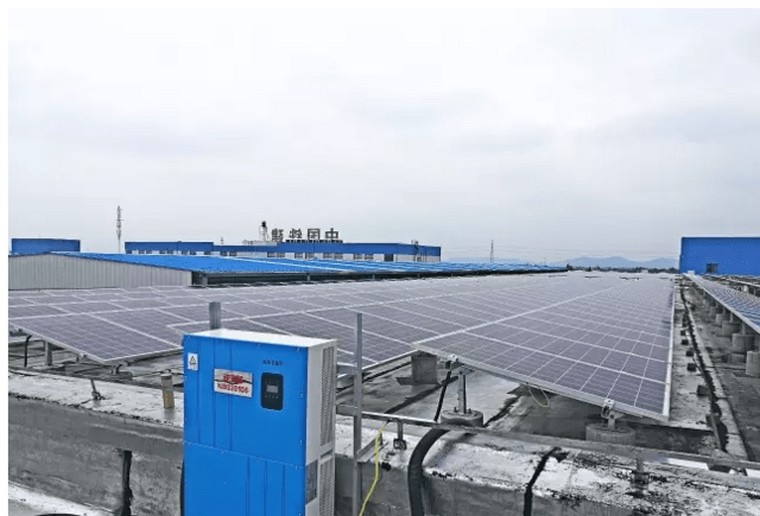

中大型光伏发电系统则需要直流汇流箱，用于把光伏组件方阵的多路输出电缆集中输入、分组连接。这能让接线更加有序，方便运维团队进行分组检查和维护。搭载直流汇流箱的光伏发电系统，一旦发生局部故障，可进行局部分离检修，不影响整体发电。

在大型光伏发电系统中，不仅要搭载多个直流汇流箱，还要采用多个直流配电柜，用于二、三级汇流。直流配电柜通常安装在配电室内，各个直流汇流箱输出的直流电缆都先接入此处，进行再次汇流，然后连接控制器或并网逆变器。如此一来，搭载汇流箱的光伏发电系统，在检修、维护时，更容易切断电路；在排查、清除故障时，能有效缩小停电范围。
