光伏升压站作用及原理,光伏升压站基本组成

时间:2023-04-04来源:www.pojianyunfu.com

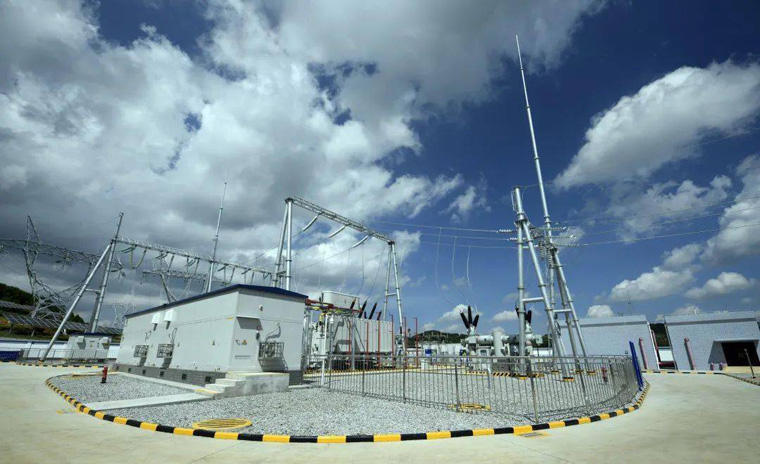

光伏升压站是给光伏升高电压用的。


升压站:一个使通过的电荷电压变换的整体系统。为了便于用户或用电单位的使用,把大电压变小电压,或小电压变大电压的变电设备。主要是升压,目的是减小线路电流借以减小电能的损失。


光伏升压站基本组成:


主要一次设备有变压器、断路器、隔离开关、接地刀闸、电流互感器、电压互感器、避雷器、母线等。


升压站按升高电压的等级分有220kv升压站、330kv升压站、500kv升压站、750KV升压站。等级越高需要设备的耐压性就越强,设计要求就越高、制造设备费用也越大。


升压站一次设备:按电能量流动方向描述为:电能从发电机机端侧到主变压器,通过主变压器升压到电网上之前的这段就属于升压站的范围。电能量依次通过发电机、变压器、隔离开关、断路器、电流互感器最后上电网送至其他受电处。


升压站二次回路:保护控制回路、同期回路、直流监视回路、测量和继电保护回路。


继电保护一般有线路保护、断路器保护、母线保护、测控同期装置。


此外升压站还和DCS,NCS连接用以数据通讯和一次设备控制。


光伏升压站作用及原理,光伏升压站基本组成


光伏升压站基础知识


光伏升压站基础的知识是按电能量流动方向描述为:电能从发电机机端侧到主变压器,通过主变压器升压到电网上之前的这段就属于升压站的范围。电能量依次通过发电机、变压器、隔离开关、断路器、电流互感器最后上电网送至其他受电处。


升压站二次回路:保护控制回路、同期回路、直流监视回路、测量和继电保护回路。
