光伏电缆哪些项目用,光伏板与光伏板电缆怎么连接

时间:2023-01-23来源:www.pojianyunfu.com

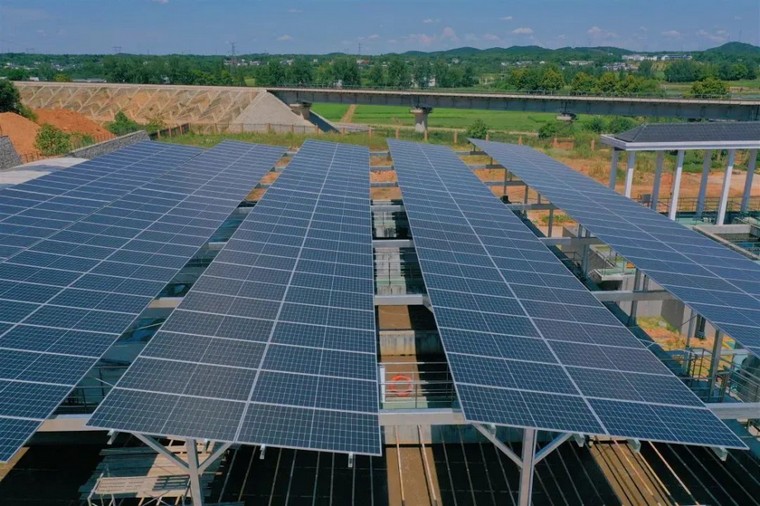

在太阳能光伏电站建设过程中除主要设备,如光伏组件、逆变器、升压变压器以外,配套连接的光伏电缆材料对光伏电站的整体盈利的能力、运行的安全性、是否高效,同样起着至关重要的作用,


光伏电缆哪些项目用,光伏板与光伏板电缆怎么连接



一、直流电缆



(1)、组件与组件之间的串联电缆。



(2)、组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。



(3)、直流配电箱至逆变器之间电缆。



以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。





二、交流电缆



(1)、逆变器至升压变压器的连接电缆。



(2)、升压变压器至配电装置的连接电缆。



(3)、配电装置至电网或用户的连接电缆。



此部分电缆为交流负荷电缆,户内环境敷设较多,可按照一般电力电缆选型要求选择。

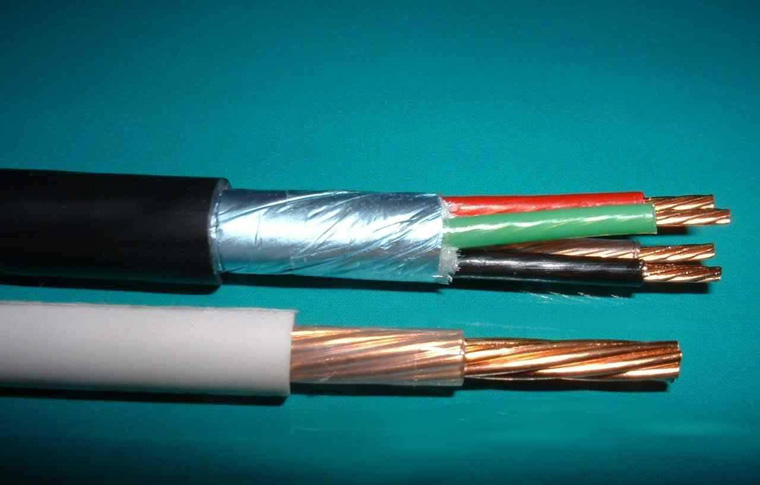

三、光伏专用电缆



太阳能发电光伏电站中大量的直流电缆需户外敷设,环境条件恶劣,其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。普通材质电缆在该种环境下长期使用,将导致电缆护套易碎,甚至会分解电缆绝缘层。这些情况会直接损坏电缆系统,同时也会增大电缆短路的风险,从中长期看,发生火灾或人员伤害的可能性也更高,大大影响系统的使用寿命。因此,在光伏电站中使用光伏专用电缆和部件是非常有必要的。光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性,而且能承受更大范围的温度变化。





四、电缆设计选型的原则



(1)、电缆的耐压值要大于系统的最高电压。如380V输出的交流电缆,要选举450/750V的电缆。



(2)、光伏方阵内部和方阵之间的连接,选取的电缆额定电流为计算所得电缆中最大连续电流的1.56倍。



(3)、交流负载的连接,选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。


光伏电缆哪些项目用,光伏板与光伏板电缆怎么连接



光伏板与光伏板电缆怎么连接



接线全过程如下:



一、光伏板安装好后,把光伏板连接线分组连接起来。



二、光伏板连接线分组连接起的电缆线分正、负(火线和零线)接入并网逆变器。



三、从并网逆变器输出口接出线(分别有火线、零线、地线),火线、零线接入并网保护并关后分别连接外网火线、零线,地线则直接连接外网地线。
