什么是家庭光伏发电系统，家庭自用小型光伏发电详细配置

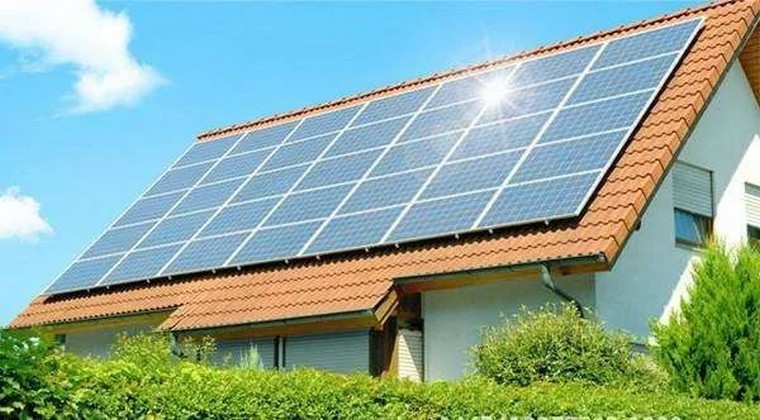

家庭分布式太阳能发电系统，其实就是家庭光伏发电站。

家庭光伏发电站通常有光伏组件、逆变器、支架、汇流箱以及相关系统配件组成，家庭通过去供电部门申请，在得到批复后，经由系统安装商安装，然后并入电网。

过程说起来容易，但是施工还是有严格的要求的，通常由系统安装商来操作，安装商也要有资质，机电安装和承装修。

一般家庭发电采用两种并网方式，自发自用余电上网；全额上网两种模式。光伏发电除了可以节约电费，在531之前以及531日之后部分地区还能拿到国家、地方的补贴。

未来随着家庭储能的入场，家庭光伏电站会有着越来越大的发展前景。

家庭自用小型光伏发电详细配置

500W的光伏板18V，应该配置12V50A的太阳能控制器，12V210Ah锂电池组，还有1000W的逆变器。这种配置是家用小型太阳能发电储能系统的常规配置。

下面分享一下选择配置的方法。

1、选择配置太阳能控制器

太阳能光伏储能系统中，太阳能光伏板18V，应该选择12V系列的锂电池组，按照500W的光伏板，满功率充电的情况下，最大持续的充电电流是500W/12V=42A，所以选择40A的控制器小了，不合适，应该选择50A的控制器。

太阳能控制器的参数设置，如下：

①控制器中锂电池组欠压保护参数设置

太阳能控制器要先于锂电池保护板进行欠压保护，所以控制器内部的欠压保护值要高于锂电池组的保护板欠压保护值，这样有利于锂电池组的循环寿命。

如果是12V系列的三元锂电池组，锂电池保护板的欠压保护会是8.4V，太阳能控制器的欠压保护设置应该为9V，让控制器先于锂电池保护板进行欠压保护。

如果是磷酸铁锂12V的电池组，保护板的欠压保护会是8V，而太阳能控制器的欠压保护设置应该为10V，因为磷酸铁锂电池在放电快结束时的电压跳动特别大，所以太阳能控制器的欠压保护会设置高一些，让控制器更快些进行欠压保护。也是为了磷酸铁锂电池的寿命考虑。

②充电过流保护参数设置

太阳能控制器中，如果额定的持续电流是50A，那充电过流的参数设置应该是1.1倍，也就是55A左右，延时时间3秒。也就是说充电电流如果达到了55A以上，而且充电时间超过了3秒，说明系统异常了，控制器将会切断充电回路，避免整个太阳能储能系统被异常损坏。

③过载保护与短路保护

太阳能控制器设置过载保护值，为额定电流的1.2倍左右，保护的延时时间应为30秒左右，两个条件都满足时，控制器就会认为系统处于过载的异常情况，就会切断放电回路，无输出。

按照1000W逆变器的配置，放电的额定电流是85A左右，所以太阳能控制器设置的过载保护电流为100A。

太阳能控制器的短路保护参数值，会设置为额定电流的2倍（170A），延时时间us级别，时间反应更快，避免储能系统被异常的大电流损坏。
